까다로운 형상의 샤프트를 연삭하기 위한 CNC장비

VTC 315 DS는 샤프트형 공작물의 가공을 위한 CNC장비입니다. 선삭, 열후 선삭, 열후 스카이빙 선삭, 동시 연삭, 동기 지지 연삭 또는 선삭/연삭 가공 - CNC장비 VTC 315 DS는 샤프트 부품을 위한 모든 버전의 프로세스 가 가능합니다.

CNC장비 VTC 315 DS - 샤프트 생산을 위한 다양한 기술을 적용한 장비

EMAG은 CNC장비 VTC 315 DS로 샤프트의 수직 및 동시 연마가 가능합니다. 고전적인 방식과는 반대로 이 CNC장비에서는 수직으로 클램핑된 공작물이 마주 놓인 두 개의 연삭 스핀들로 4축으로 동시에 가공됩니다. 이때 수직력이 상쇄됩니다. 예를 들어 다수의 베어링 시트가 있는 기어 샤프트의 연삭 시간을 대폭 줄일 수 있습니다. CNC장비에서 동기 지지 연삭을 사용할 때, 샤프트에서 발생하는 접선력이 이동 가능한 지지대를 통해 흡수되어 가느다란 소재를 빠른 이송 속도로 가공이 가능합니다.

기본적으로 CNC장비 VTC 315 DS에서는 선삭뿐만 아니라 연삭 기술 또한 사용할 수 있습니다. CNC 작동하는 터렛으로 선삭 및 밀링 작업을 수행하고, 두 번째 스테이션을 통해 연삭을 수행할 수 있어 완전한 샤프트의 가공이 가능합니다. 원통형 베어링 시트, 쇼울더 및 그루브 가공 - 한 번의 클램핑으로 가공이 가능합니다. 서로 다른 CNC장비에서 별도의 클램핑으로 수행하는 가공과 달리 동심도 에러가 대폭 감소됩니다.

매우 빠른 하드 가공 방식으로서 EMAG 하드 스카이빙 선삭은 최대 700mm의 길이의 사프트에 대해서 최대의 생산성을 제공합니다. CNC장비에서 하드 스카이빙 선삭은 어떠한 특별한 공구 없이도 베어링 시트면의 가공을 가능합니다. 또한 건식 가공도 가능합니다.

P 3195 Vtc 315 Ds Synchronous Support Grinding Camshafts Out Of Round Grinding Support

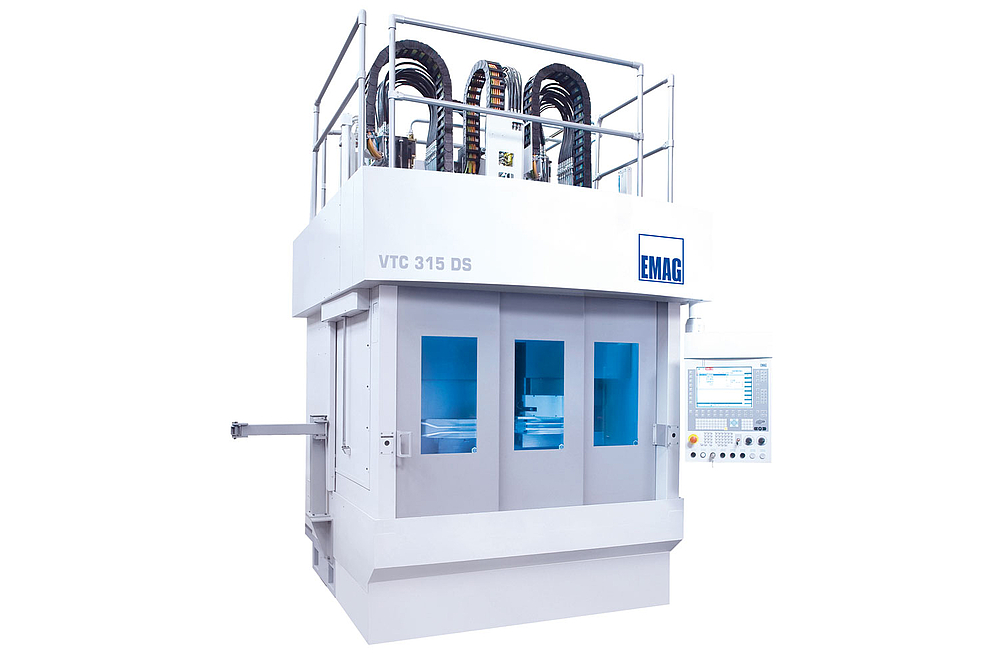

P 3197 1 Vtc 315 Ds Synchronous Support Grinding Shaft Type Components Machine View

P A873 Vtc 315 Ds Grinding Camshaft Overview

P A875 Vtc 315 Ds Grinding Camshaft Overview

P A879 Vtc 315 Ds Grinding Camshaft Working Area While Measuring

P A883 Vtc 315 Ds Grinding Camshaft Workpiece Handover

P A886 Vtc 315 Ds Grinding Camshaft Work Area

이점 VTC 315 DS

모든 열후 가공이 장비 한대에서 가능합니다: CBN 그라인딩, 하드 터닝 및 스카이빙 (Scroll Free) 터닝
내장화된 로딩 언로딩 장치: EMAG사의 터렛은 자동화 및 주변 장치의 비용을 절감합니다. 소재와 완성품의 적재장치가 장비 안에 내장되어 있습니다.
심압대와 방진구가 CNC 제어가 됩니다. 이로써 셋팅 작업이 단축됩니다.
다시 클램핑을 하지 않고 열처리 이후 공정을 모두 처리할 수 있습니다
장비의 수직 구조 타입은 이상적인 칩 처리 조건과 칩의 뭉침 현상을 방지합니다
컴팩트한 수직 구조는 최소의 면적을 차지 합니다
장비는 접근성과 운전성을 가지고 있어 장비의 셋업 및 기종교환 작업이 빨라집니다

공작물

각각의 공작물에 최적화된 제조 솔루션.

회전자 축 - 조립형(전기 모터)

고정형으로 사용된 전기 모터에서 회전자 축이란 대개 직경이 작은 육중한 축입니다. 이러한 회전자 축 자체는 무거운 부품이 아니지만 축의 내경이 작기 때문에 적절하게 큰 적층 패키지가 필요하여 결국 회전자 전체는 상당히 무거워집니다. 고정형 모터에서는 이러한 것이 문제가 되지 않으나, 이에 반해 전기 구동 차량에 사용되는 모터의 경우에는 약간이라도…
