클래식 - 척킹소재 - MSC

MSC 5 DUO

  • 최대 회전 직경: 120 / 240 mm | 4.5 / 9.5 in
  • 최대 회전 길이: 85 / 145 mm | 3.5 / 5.5 in
  • X-축 이송: 130 mm | 5 in

MSC 5 DUO: 생산성 극대화를 위한 전면 로딩 CNC 선반

MSC 5 DUO는 최신의 생산성을 만족하기위해 특별히 설계된 트윈 스핀들 CNC 선반입니다.   베드 분할  설계, 강력한 스핀들 유닛 및 통합 3축 갠트리 로딩 시스템으로  이 선반은 생산성, 정밀도 및 공정 안정성 측면에서 새로운 기준이 됩니다

자동화된 시리즈 생산을 위한 생산성 높은 트윈 스핀들 선반

MSC 5 DUO 선반의 주요 장점

  • 양쪽 스핀들에서 동시 가공으로 생산성 향상
  • 통합된 3축 갠트리 로딩/언로딩시스템으로 비생산 시간 단축
  • 분할 베드 설계와 열 안정화 스핀들로 정밀도 극대화
  • 기존 생산 라인에 공간 절약형 통합을 위한 컴팩트한 디자인
  • 지능형 냉각수 시스템 및 스핀들 모니터링으로 높은 공정 신뢰성 제공
  • 쉽게 접근할 수 있는 서비스 구성 요소와 명확한 오류 진단을 통한 간편한 유지보수

분할 베드 설계의 장비 구조는 탁월한 가공성을  가져옵니다.. 이 정교한 기계 본체 설계는 두개의  작업 영역을 분리하여 동시 가공 시 진동이 전달되는 것을 방지합니다. 따라서 복잡한 정밀도를 요구하는 공정에도 양쪽 스핀들에서 일정한 치수 정확도를 보장합니다.

2개의 A2-5 스핀들 유닛(4,500rpm), 각각 8개의 스테이션을 갖춘 2개의 BMT 공구 터렛 시스템, 가공 스테이션 간에 공작물을 정밀하게 이송하고 자동화 생산에서 비생산 시간을 최소화하는 서보 모터 구동 3축 갠트리 로더가 장착된 혁신적인 분할 베드 개념을 보여주는 MSC 5 DUO CNC 선반의 내부 모습입니다.
2개의 고정밀 스핀들, 서보 제어 공구 터렛 시스템, 통합 3축 갠트리 로더가 있는 MSC 5 DUO 작업 공간으로 생산성을 극대화할 수 있습니다.

기계의 주요 특징:

A2-5 스핀들 노우즈, 열적으로 최적화된 베어링 및 벨트 드라이브로 1,125~4,500rpm 범위에서 일정한 토크를 제공하는 MSC 5 DUO 선반의 강력한 스핀들 유닛
까다로운 가공 작업을 위한 4,500rpm 및 7.5kW 피크 출력을 갖춘 열 안정화 메인 스핀들

다양한 애플리케이션을 위한 강력한 스핀들

MSC 5 DUO의 메인 스핀들은 다양한 용도에 맞게 설계되었습니다:

  • 동적 가공 공정을 위한 최대 4,500rpm의 속도
  • 연속 작동 시 5.5kW 또는 최대 30분 동안 7.5kW의 스핀들 출력(옵션: 7.5kW/11kW)
  • A2-5 최대 210mm(8인치) 직경의 다양한 클램핑 장치를 고정하기 위한 스핀들 노우즈
  • 1,125~4,500rpm의 속도 범위에서 일정한 토크로 일관된 절삭 성능 제공

정밀 베어링이 장착된 열적으로 최적화된 스핀들 베어링 시스템은 최대 동심도를 보장합니다. 능동 온도 모니터링 기능이 있는 지능형 냉각 개념은 연속 작동 시에도 일정한 가공 조건을 보장합니다.

최대 직경 40mm의 보링 바 및 25 x 25mm 섕크의 외부 선삭 공구를 수용할 수 있는 BMT 인터페이스가 있는 MSC 5 DUO의 정밀 서보 제어 공구 터렛.
빠른 공구 교체와 공정 유연성 극대화를 위한 8개(옵션 12개) 스테이션을 갖춘 매우 동적인 BMT 툴 터렛

서보 드라이브가 장착된 매우 역동적인 공구 터렛

두 개의 서보 제어식 공구 터렛이 MSC 5 DUO의 중심을 이룹니다:

  • 8개의 표준 도구 위치(선택적으로 12개까지 확장 가능)
  • 높은 강성을 위한 BMT 금형 인터페이스
  • 내부 가공을 위해 최대 직경 40mm의 보링 바를 고정합니다.
  • 외부 가공용 25 x 25mm 생크가 있는 공구
  • 짧은 공구 교체 시간을 위한 고도로 동적인 인덱싱
  • 정밀한 포지셔닝을 위한 유압 클램핑

최적의 가공 결과를 위한 정교한 절삭유 개념

냉각 윤활유 관리 시스템은 대량 생산의 요구 사항을 충족하도록 특별히 설계되었습니다:

  1. 절단 부위의 효과적인 냉각을 위해 특별히 정렬된 여러 개의 냉각수 노즐 제공
  2. 어려운 재료에서도 안정적인 칩 제거를 위한 최적화된 플러싱 효과
  3. 긴 공구 수명과 높은 표면 품질을 위한 목표 절삭유 공급

비생산 시간 최소화를 위한 효율적인 갠트리 적재 시스템

통합 3축 갠트리 적재 시스템

기계 제어 시스템에 완전히 통합된 3축 갠트리 로딩 시스템은 공작물을 자동으로 로딩 및 언로딩합니다:

  • 빠른 충전/방전 시간
  • 서보 모터 축을 통한 정밀한 부품 이송
  • 양면에서 완벽한 가공을 위한 통합형 파트 터너
  • 다양한 공작물 형상에 맞게 유연하게 구성 가능한 공작물 팔레트
  • 무인 생산을 위한 자동 공작물 공급 및 제거

컴팩트한 스태킹 스토리지 시스템

소재 및 완성품 적재 새스템(스태커) 은  공간을 절약하고 추가 공간 없이 자동화를 가능하게 합니다. 유연한 팔레트 시스템은 다양한 공작물 형상에 맞게 조정할 수 있습니다.

다양한 공작물 형상에 맞는 유연한 팔레트 시스템을 갖춘 MSC 5 DUO의 공간 절약형 적재 시스템으로 추가 공간 없이 공작물의 자동공급 및 적재가 가능합니다.
긴 런타임으로 무인 생산을 가능하게 하는 원부자재 및 완제품을 위한 컴팩트한 적재 시스템.

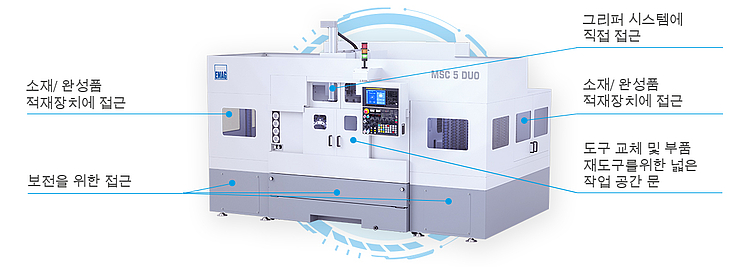

다운타임 최소화를 위한 간단한 유지보수

MSC 5 DUO를 설계할 때 특히 중점을 둔 부분은 손쉬운 유지보수였습니다:

  1. 빠른 유지보수를 위한 서비스 구성 요소에 쉽게 접근 가능
  2. 전면에서 인체공학적인 도구 교체
  3. 빠른 문제 해결을 위한 제어 유닛의 명확한 고장 진단
  4. 그리퍼 시스템에 직접 액세스
  5. 공구 교체 및 부품 재조정을 위한 대형 작업 공간 도어

이러한 세심한 디테일은 유지보수 작업으로 인한 가동 중단 시간을 최소화하고 놓은 가동율을 가능하게 합니다..

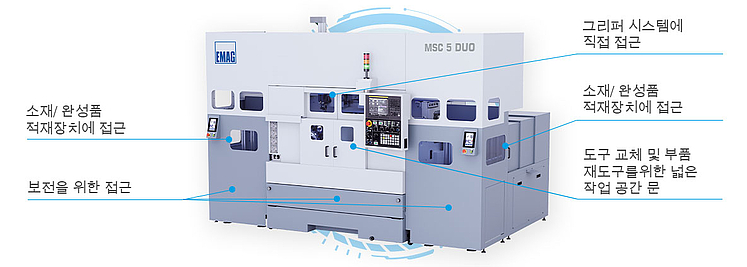

공구 교환이 용이하고 클램핑 장치에 최적으로 접근할 수 있으며, 설치 및 유지보수 시간을 크게 줄여주는 전략적으로 배치된 유지보수 지점을 갖춘 대형 전면 도어를 갖춘 MSC 5 DUO 선반.
넓은 작업 공간 도어와 인체공학적으로 배치된 유지보수 지점으로 가동 중단 시간을 최소화하는 MSC 5 DUO의 정교한 접근성 개념

MSC 5 DUO의 이상적인 적용 분야

MSC 5 DUO는 특히 다음과 같은 경우에 적합합니다:

  • 자동차 부품(유성 기어, 베벨 기어, 피니언)
  • 유압 부품(슬리브, 플랜지)
  • 공압 부품
  • 의료 기술
  • 중대형 시리즈의 일반 회전 부품

MSC 5 DUO - EMAG 클래식 시리즈에 속함

선명도, 효율성 및 경제성을 특징으로 하는 EMAG 클래식 시리즈의 일부인 MSC 5 DUO는 EMAG의 세계에 입문하는 이상적인 엔트리 레벨 솔루션입니다.

EMAG 클래식 시리즈의 특징:

  1. 검증된 EMAG 기술이 탑재된 최적화된 기본 장비
  2. 글로벌 서비스 네트워크에 대한 완전한 액세스를 통한 전 세계 서비스
  3. 적은 투자 예산으로 최대의 효율성 달성
  4. 생산성 높은 소프트 터닝에 중점을 둔 옵션 선택 감소
EMAG을 이용하면 기계뿐만 아니라 요구 사항과 예산에 맞게 정교하게 설계된 제조 솔루션을 얻을 수 있습니다.

이점 MSC 5 DUO

  • 자동화된 로딩 및 언로딩으로 비생산 시간 감소
  • 양쪽 스핀들에서 동시 가공
  • 정교한 도구 컨셉으로 설정 시간 최소화
  • 높은  품질
  • 낮은 운영 비용을 위한 에너지 효율적 드라이브
  • 서비스 친화적인 설계로 유지보수 요구 사항 감소

기술 데이터

최대 회전 직경

120 / 240 mm

4.5 / 9.5 in

최대 회전 길이

85 / 145 mm

3.5 / 5.5 in

X-축 이송

130 mm

5 in

최대 회전 직경 mm
in
120 / 240
4.5 / 9.5
최대 회전 길이 mm
in
85 / 145
3.5 / 5.5
X-축 이송 mm
in
130
5
Z-축 이송 mm
in
145
5.5
빠른 트래버스 속도 X/Z m/min 24
스핀들 노즈 A2-5
주축: 최대 스피드 rpm 4.500
스핀들 출력 (연속 작동)/(30분) kW Standart 5.5 / 7.5
스핀들 출력 (연속 작동)/(30분) kW Optional 7.5 / 11
도구 위치 2 x 8 (opt. 2 x 12)
도구 인터페이스 BMT
CNC 제어 FANUC 0i-TF PLUS
기계 무게 kg ~4.500
치수(가로 x 세로 x 높이) mm
in
3,815 / 1,872 / 2,171
150 / 73.5 / 85.5
