싱크로 그라인딩

기술

싱크로 그라인딩

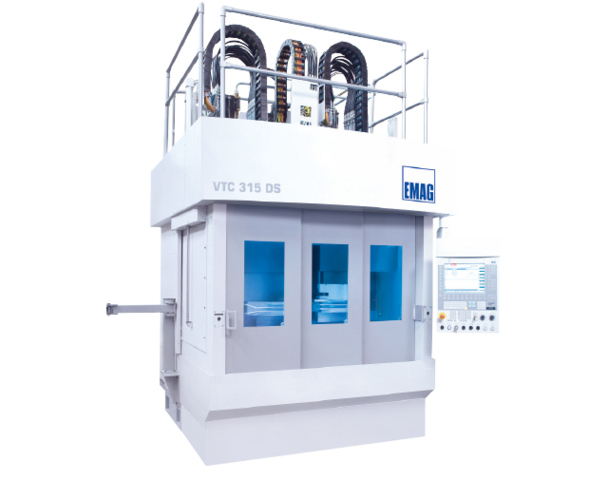

싱크로 그라인딩 공법은 VTC 315 DS 설비에서 샤프트 타입의 소재를 물리고 서로 반대 방향에서 두개의 CBN 연삭 휠로 동시에 가공 하는 방식의 공법입니다.

이 공법은 소재 양 측면에 독립적으로 움직이는 두개의 연삭 스핀들이 X와Z축 방향으로 이송하면서 가공 하게 됩니다.

공작물에 걸리는 부하가 작음

이 프로세스는 소재의 좌, 우측에서 동시에 가공 하기 때문에 한 개의 연삭 휠을 사용 하는 경우에 비해 가공 시간을 절반으로 줄일 수 있으며, 면조도와 동심도 진원도등을 개선하여 소재의 품질을 향상 시킬 수 있습니다.

이 설비의 구조는 단순 2축 수평 연삭기에 비해 난해한 소재에 대한 접근성이 좋을 뿐만 아니라 소재에 걸리는 힘을 분산 하여 보다 나은 품질을 구현 할 수 있습니다.

이점 싱크로 그라인딩

기존의 연삭 과정에서는 수직력이 공작물에 가장 큰 영향을 미칩니다. 이는 보통 접선력의 3배 내지는 4배에 이릅니다. 동시 연삭에서는 두 개의 연삭 휠이 서로 반대 방향으로 배치되면서 수직력이 상쇄됩니다. 두 개의 연삭 휠이 서로 반대 방향으로 움직이기 때문에 접선력으로 인해 생성되는 토크 또한 사라집니다. 하지만 아주 가느다란 축이나 안정적이지 못한 축의 경우, 이로 인해 발생하는 접선력으로 인해 변형될 수 있습니다.

이러한 축의 가공을 위해서는 EMAG이 개발한 동기식 연삭 프로세스가 이상적입니다. 이 연삭 공정에서는 방진구가 연삭이 이루어지는 위치로 이동하며, 최종 치수에 도달할 때까지 연삭 휠과 동기화됩니다. 이러한 원리를 통해 연삭 접선력 또한 차단됩니다.

공작물
