MSC 5 DUO

  • Diametro di rotazione, max.: 120 / 240 mm | 4.5 / 9.5 in
  • Lunghezza di rotazione, max.: 85 / 145 mm | 3.5 / 5.5 in
  • Corsa di lavoro X: 130 mm | 5 in

MSC 5 DUO: tornio con carico frontale per la massima produttività

MSC 5 DUO è un centro di tornitura bimandrino a controllo numerico bimandrino appositamente progettato per soddisfare le esigenze della moderna produzione in serie. Grazie all'innovativo design  con basamento  diviso, ai potenti mandrini e al sistema di carico a portale a 3 assi integrato, questo tornio stabilisce nuovi standard in termini di produttività, precisione e affidabilità diprocesso.

Tornio bimandrino per la produzione in serie automatizzata

Principali vantaggi del tornio MSC 5 DUO

  • Massima produttività  grazie alla lavorazione simultanea
  • Riduzione dei tempi di inattività grazie al sistema di carico a portale a 3 assi integrato
  • Massima precisione grazie al design del basamento e ai mandrini stabilizzati termicamente
  • Design compatto per un'integrazione salvaspazio nelle linee di produzione esistenti
  • Elevata affidabilità del processo grazie al sistema di raffreddamento intelligente e al monitoraggio del mandrino
  • Manutenzione semplice grazie aree di manutenzione facilmente accessibili e a una chiara diagnostica dei guasti

La base per gli eccellenti risultati di lavorazione è garantita dall’ innovativo design del basamento macchina, che essendo diviso, consente che le due aree di lavoro siano completamente separate, rendendole libere dalle vibrazioni causate dalla lavorazione simultanea.

Ciò garantisce una precisione dimensionale costante su entrambi i mandrini, anche durante i processi di lavorazione più impegnativi.

Vista interna del tornio CNC MSC 5 DUO, che mostra l'innovativo concetto di split-bed con due unità mandrino A2-5 (4.500 giri/min), due torrette portautensili BMT con 8 posizioni ciascuna  e il caricatore a portale a 3 assi, per la movimentazione dei componenti in modo preciso tra le aree di lavoro e riduce al minimo i tempi non produttivi nella produzione automatizzata.
Area di lavoro della MSC 5 DUO con due mandrini di alta precisione, torrette portautensili e sistema di carico a portale a 3 assi integrato per la massima produttività nella produzione in serie

Caratteristiche principali della macchina:

Potenti unità mandrino del tornio MSC 5 DUO con attacco A2-5, cuscinetti ottimizzati termicamente e trasmissione a cinghia per una coppia costante da 1.125 a 4.500 giri/min.
Mandrini principali con 4.500 giri/min e 7,5 kW di potenza max. per le lavorazioni più impegnative

Mandrini potenti per un'ampia gamma di applicazioni

I mandrini principali della MSC 5 DUO sono stati progettati per un'ampia gamma di applicazioni:

  • Velocità massima di 4.500 giri/min per processi di lavorazione dinamici
  • Potenza del mandrino di 5,5 kW in funzionamento continuo o 7,5 kW per un massimo di 30 minuti (opzionale: 7,5 kW/11 kW)
  • Interfaccia mandrino A2-5 per il fissaggio di vari dispositivi di bloccaggio fino a 210 mm (8 pollici) di diametro
  • Coppia costante nella gamma di velocità da 1.125 a 4.500 giri/min per prestazioni di taglio costanti

Il sistema di supporto del mandrino, ottimizzato termicamente con cuscinetti di precisione, garantisce la massima concentricità. Un sistema di raffreddamento intelligente con monitoraggio attivo della temperatura assicura condizioni di lavorazione costanti anche in funzionamento continuo.

 La torretta della MSC 5 DUO ad elevata precisione, con interfaccia utensile BMT, può essere equipaggiata con utensili di foratura fino a 40 mm di diamtero e
Torretta portautensili altamente dinamica con 8 posizioni (opzionalmente 12) per un rapido cambio utensile e la massima flessibilità di processo

Torretta portautensili altamente dinamica con servoazionamento

Le due torrette porta portautensili  costituiscono il fulcro della MSC 5 DUO:

  • 8 posizioni standard per gli utensili (espandibili a 12)
  • Interfaccia BMT per un'elevata rigidità
  • Portautensili per lavorazioni interne, fino a barre con diametro 40 mm
  • Portautensili per lavorazioni esterne, fino a stelo 25 x 25 mm Indexaggio dinamico per tempi di cambio utensile ridotti
  • Bloccaggio idraulico  per un posizionamento preciso

Sofisticato sistema di refrigerazione per risultati di lavorazione ottimali

Il sistema di gestione del liquido di raffreddamento è stato appositamente progettato per soddisfare i requisiti della produzione in serie:

  1. Ugelli multipli del refrigerante allineati in modo specifico per un raffreddamento efficace nell'area di taglio
  2. Lavaggio ottimale per una rimozione affidabile dei trucioli anche con materiali difficili
  3. Alimentazione mirata del refrigerante per migliori qualità superficiali e maggiore vita

Sistema di carico a portale a 3 assi integrato

Il sistema di carico a portale a 3 assi, completamente integrato nel sistema di controllo della macchina, carica e scarica automaticamente i componenti:

  • Carico / Scarico eseguiti in tempi rapidi
  • Trasferimento preciso dei componenti grazie agli assi servomotorizzati
  • Unità di tornitura integrata per una lavorazione completa su entrambi i lati
  • Pallet portapezzo configurabili in modo flessibile per diverse geometrie di componenti
  • Alimentazione e rimozione automatica dei componenti  anche durante la produzione non presidiata

Sistema di stoccaggio compatto e ad accumulo

Il sistema di stoccaggio  (ad accumulo) integrato in macchina, per componenti grezzi e finiti, consente di risparmiare spazio prezioso e di automatizzare la macchina, senza l'esigenza di spazio aggiuntivo. Il sistema a pallet flessibile può essere adattato per diverse geometrie di componenti.

Sistema di impilamento salvaspazio dellaMSC 5 DUO con sistema a pallet flessibile, per diverse geometrie di componenti , che garantisce l'ingresso e l'uscita automatizzati dei particolari senza ulteriore spazio richiesto.
Sistema di stoccaggio compatto per componenti grezzi e finiti, che permette una produzione non presidiata con lunghi tempi di esecuzione.

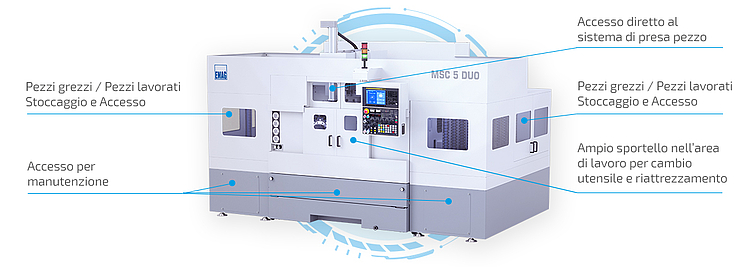

Manutenzione semplice per ridurre al minimo i tempi di inattività

Nella progettazione della MSC 5 DUO è stata dedicata  particolare importanza alla facilità di manutenzione:

  1. Componenti di ricambio standardizzati per poter eseguire la manutenzione in tempi rapidi
  2. Cambio degli utensili ergonomico, eseguito nella parte anteriore della macchina
  3. Diagnosi chiara dei guasti mediante unità di controllo per una rapida risoluzione dei problemi
  4. Accesso diretto al sistema di presa
  5. Ampio sportello di accesso all’area di lavoro per cambio utensili e riattrezzamento

Questi dettagli ben studiati riducono al minimo i tempi di fermo per gli interventi di manutenzione e contribuiscono all'elevata disponibilità della macchina.

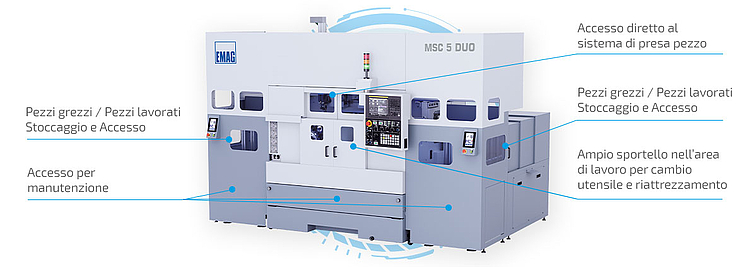

Tornio MSC 5 DUO con ampio sportello frontale per facilitare il cambioi utensili, accesso ottimale alle attrezzature di bloccaggio e ai punti di manutenzione, disposti ergonomicamente, che riducono i tempi di allestimento e manutenzione.
Gli ampi sportelli della macchina MSC 5 DUO sono posizionati in modo ergonomico ed ottimale per garantire un facile accesso e per ridurre al minimo i tempi di fermo.

Campi di applicazione della MSC 5 DUO

La MSC 5 DUO è particolarmente indicata per la lavorazione di:

  • Componenti automotive  (ingranaggi, pignoni ecc)
  • Componenti idraulici (manicotti, flange)
  • Componenti pneumatici
  • Compenti per il settore medicale
  • Componenti flangiati generici per medie e grandi serie

MSC 5 DUO - serie EMAG Classic

La MSC 5 DUO fa parte della serie EMAG Classic, caratterizzata da efficienza ed economia, rappresenta la soluzione ideale per entrare nel mondo EMAG.

Caratteristiche della serie EMAG Classic:

  1. Struttura base ottimizzata, con le collaudate tecnologie EMAG
  2. Servizio di assistenza in tutto il mondo, con accesso completo alla rete di assistenza globale
  3. Focus sul costo di investimento contenuto, ma con la massima efficienza
  4. Opzioni dedicate, con particolare attenzione alla tornitura tenera altamente produttiva
Con EMAG non riceverai solo una macchina, ma una soluzione di produzione ben congegnata, perfettamente adattata alle tue esigenze e al tuo budget.

Vantaggi MSC 5 DUO

  • Tempi passivi ridotti  grazie al carico e allo scarico automatizzati
  • Lavorazione simultanea su entrambi i mandrini
  • Tempi di allestimento minimi grazie al sofisticato concetto di utensile
  • Elevata qualità
  • Azionamenti ad alta efficienza energetica per costi operativi ridotti
  • Semplice manutenzione grazie al design service-friendly

Dati tecnici

Diametro di rotazione, max.

120 / 240 mm

4.5 / 9.5 in

Lunghezza di rotazione, max.

85 / 145 mm

3.5 / 5.5 in

Corsa di lavoro X

130 mm

5 in

Diametro di rotazione, max. mm
in
120 / 240
4.5 / 9.5
Lunghezza di rotazione, max. mm
in
85 / 145
3.5 / 5.5
Corsa di lavoro X mm
in
130
5
Corsa di lavoro Z mm
in
145
5.5
Velocità rapidi asse X/Z m/min 24
Testa del mandrino A2-5
Mandrino principale: Numero di giri max. rpm 4.500
Potenza del mandrino (funzionamento continuo) / (30 min) kW Standart 5.5 / 7.5
Potenza del mandrino (funzionamento continuo) / (30 min) kW Optional 7.5 / 11
Posizioni utensile 2 x 8 (opt. 2 x 12)
Interfaccia BMT
Controllo CNC FANUC 0i-TF PLUS
Peso macchina incluso attrezzatura standard kg ~4.500
Dimensione macchina, L x W x H mm
in
3,815 / 1,872 / 2,171
150 / 73.5 / 85.5
