MSC 5 DUO

  • Diamètre maximal de rotation: 120 / 240 mm | 4.5 / 9.5 in
  • Longueur maximale: 85 / 145 mm | 3.5 / 5.5 in
  • Déplacement X: 130 mm | 5 in

MSC 5 DUO : tour CNC à chargement frontal pour une productivité maximale

Le MSC 5 DUO est un tour CNC bi- broches spécialement conçu pour répondre aux exigences de la fabrication en série moderne. Grâce à sa construction innovante à banc séparé, à ses unités de broche performantes et à son système de chargement à portique 3 axes intégré, ce tour pose de nouveaux jalons en matière de productivité, de précision et de sécurité des processus.

Tour à bi-broches hautement productif pour la fabrication en série automatisée

Principaux avantages du tour MSC 5 DUO

  • Productivité élevée grâce à l'usinage simultané sur les deux broches
  • Temps morts réduits grâce au système de chargement à portique 3 axes intégré
  • Précision maximale grâce à la construction en deux parties du banc et aux broches stabilisées thermiquement
  • Construction compacte pour une intégration peu encombrante dans les lignes de production existantes
  • Grande sécurité du processus grâce à un système d'arrosage intelligent et à la surveillance des broches
  • Maintenance facile avec des composants facilement accessibles et un diagnostic clair des pannes

La base des excellents résultats d'usinage est la construction innovante à banc séparé. Cette construction bien pensée du banc de la machine découple mécaniquement les deux espaces de travail l'un de l'autre et empêche ainsi la transmission des vibrations lors de l'usinage simultané. Cela garantit une précision dimensionnelle constante sur les deux broches, même lors de process d'usinage exigeants.

Vue intérieure du tour CNC MSC 5 DUO montrant le concept innovant des bancs séparés avec deux unités de broches A2-5 (4.500 tr/min), deux tourelles porte-outils BMT à 8 stations chacune et le chargeur portique 3 axes servo-motorisé qui transporte les pièces avec précision entre les stations d'usinage et assure des temps morts minimaux dans la production automatisée.
MSC 5 DUO Espace de travail avec deux broches de haute précision, des systèmes de tourelle d'outils servocommandés et un chargeur à portique 3 axes intégré pour une productivité maximale dans la fabrication en série

Principales caractéristiques de la machine

Puissantes unités de broche du tour MSC 5 DUO avec nez de broche A2-5, paliers optimisés thermiquement et entraînement par courroie pour un couple constant dans la plage de 1 125 à 4 500 tr/min.
Broches principales stabilisées thermiquement avec 4 500 tr/min et 7,5 kW de puissance de pointe pour des tâches d'usinage exigeantes

Des broches puissantes pour de multiples applications

Les broches principales de la MSC 5 DUO ont été conçues pour un large éventail d'applications :

  • Vitesse maximale de 4 500 tr/min pour des process d'usinage dynamiques
  • puissance de broche de 5,5 kW en fonctionnement continu ou de 7,5 kW jusqu'à 30 minutes (en option : 7,5 kW/11 kW)
  • A2-5 Nez de broche pour recevoir différents dispositifs de serrage jusqu'à 210 mm (8 pouces) de diamètre
  • Couple constant dans la plage de vitesses de rotation de 1 125 à 4 500 tr/min pour des performances d'usinage constantes

Le palier de broche optimisé thermiquement avec des roulements de précision assure une précision de rotation maximale. Un concept de refroidissement intelligent avec contrôle actif de la température garantit des conditions d'usinage constantes, même en fonctionnement continu.

Tourelle porte-outils servocommandée précise du MSC 5 DUO avec interface BMT, pouvant recevoir des barres d'alésage jusqu'à 40 mm de diamètre et des outils de tournage extérieur avec queue de 25 x 25 mm.
Tourelle porte-outils BMT hautement dynamique avec 8 (12 en option) stations pour des changements d'outils rapides et une flexibilité maximale des processus

Tourelle porte-outils hautement dynamique avec servocommande

Deux tourelles porte-outils à servocommande constituent le cœur de la MSC 5 DUO :

  • 8 positions d'outils standard (possible à 12 en option)
  • Interface d'outil BMT pour une grande rigidité
  • Prise en charge de barres d'alésage jusqu'à 40 mm de diamètre pour l'usinage intérieur
  • Outils à queue de 25 x 25 mm pour l'usinage extérieur
  • Indexation hautement dynamique pour des temps de changement d'outil courts
  • Serrage hydraulique pour un positionnement précis

Un concept d'arrosage bien pensé pour des résultats d'usinage optimaux

La gestion du liquide de refroidissement a été conçue de manière ciblée pour répondre aux exigences de la fabrication en série :

  1. Plusieurs buses d'arrosage ciblées pour un refroidissement efficace dans la zone de coupe
  2. Effet de rinçage optimisé pour une évacuation fiable des copeaux, même dans les matériaux difficiles
  3. Arrosage ciblé pour une longue durée de vie des outils et une qualité de surface élevée

Système de chargement à portique efficace  pour des temps morts minimaux

Système de chargement à portique 3 axes intégré

Le système de chargement à portique 3 axes, entièrement intégré dans la commande de la machine, se charge du chargement et du déchargement automatiques des pièces :

  • Temps de chargement/déchargement rapide
  • Transfert précis des pièces grâce à des axes servomoteurs
  • Retourneur de pièces intégré pour un traitement complet de deux côtés
  • Palettes de pièces configurables de manière flexible pour différentes géométries de pièces
  • Alimentation et évacuation automatiques des pièces pour une production sans intervention humaine

Système de stockage par empilage compact

e système d'empilage (stacker) pour les pièces brutes et finies, intégré à la machine, permet d'économiser un espace précieux et d'automatiser sans avoir besoin de place supplémentaire. Le système de palettes flexible peut être adapté à différentes géométries de pièces.

Système d'empilage peu encombrant de la MSC 5 DUO avec système de palettes flexible pour différentes géométries de pièces, qui garantit l'alimentation et l'évacuation automatisées des pièces sans nécessiter de place supplémentaire.
Système compact de stockage par accumulation pour les pièces brutes et finies, permettant une fabrication avec peu d'intervention humaine et de longues durées de fonctionnement.

Maintenance facile pour des temps d'arrêt minimaux

Lors de la conception du MSC 5 DUO, une attention particulière a été accordée à la facilité d'entretien :

  1. Composants facilement accessibles pour une maintenance rapide
  2. Changement d'outil ergonomique par l'avant de la machine
  3. Diagnostic clair des pannes de la commande pour une recherche rapide des erreurs
  4. Accès direct au système de préhension
  5. Grande porte de l'espace de travail pour le changement d'outils et de pièces

Ces détails bien pensés réduisent au minimum les temps d'arrêt pour les travaux de maintenance et contribuent à la grande disponibilité de la machine.

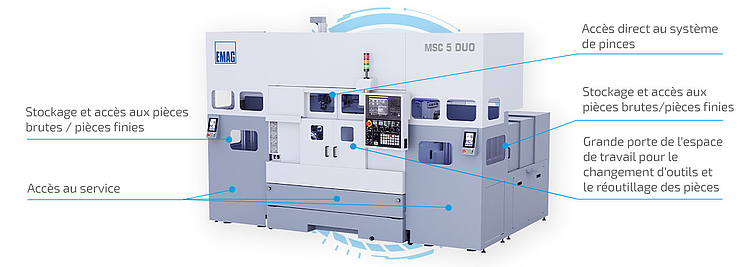

Tour MSC 5 DUO avec grande ouverture frontale pour un changement d'outil facile, un accès optimal aux dispositifs de serrage et des points de maintenance disposés de manière stratégique , ce qui réduit considérablement les temps de préparation et de maintenance.
Concept d'accessibilité bien pensé du MSC 5 DUO avec de grandes portes pour l'espace de travail et des points de maintenance positionnés de manière ergonomique pour des temps d'arrêt minimaux

Domaines d'application optimaux pour le MSC 5 DUO

Le MSC 5 DUO est particulièrement adapté pour :

  • Composants automobiles (roues planétaires, roues coniques, pignons)
  • Pièces hydrauliques (douilles, brides)
  • Composants pneumatiques
  • Technique médicale
  • Pièces tournées générales en moyennes et grandes séries

MSC 5 DUO - Fait partie de la série EMAG Classic

La MSC 5 DUO fait partie de la série EMAG Classic, qui se distingue par sa clarté, son efficacité et sa rentabilité et constitue la solution idéale pour entrer dans le monde d'EMAG.

Caractéristiques de la série EMAG Classic :

  1. Machines de base optimisées équipées de technologies EMAG éprouvées
  2. Un service mondial avec un accès complet au réseau de service mondial
  3. Focalisation sur des budgets d'investissement réduits pour une efficacité maximale
  4. Choix réduit d'options axées sur le tournage soft à haute productivité
Avec EMAG, vous n'obtenez pas seulement une machine, mais une solution de fabrication bien pensée, parfaitement adaptée à vos exigences et à votre budget.

Avantages MSC 5 DUO

  • Temps morts réduits grâce au chargement et au déchargement automatisés
  • Usinage simultané sur les deux broches
  • Temps de préparation minimaux grâce à un concept d'outillage bien pensé
  • Haute qualité
  • Des entraînements efficaces sur le plan énergétique pour des coûts d'exploitation réduits
  • Entretien réduit grâce à une conception facilitant la maintenance

Informations techniques

Diamètre maximal de rotation

120 / 240 mm

4.5 / 9.5 in

Longueur maximale

85 / 145 mm

3.5 / 5.5 in

Déplacement X

130 mm

5 in

Diamètre maximal de rotation mm
in
120 / 240
4.5 / 9.5
Longueur maximale mm
in
85 / 145
3.5 / 5.5
Déplacement X mm
in
130
5
Déplacement Z mm
in
145
5.5
Vitesse d'avance rapide X/Z m/min 24
Nez de broche A2-5
Broche principale: Vitesse de rotation max. rpm 4.500
Puissance de la broche (fonctionnement continu) / (30 min) kW Standart 5.5 / 7.5
Puissance de la broche (fonctionnement continu) / (30 min) kW Optional 7.5 / 11
Positions des outils 2 x 8 (opt. 2 x 12)
Interface d'outils BMT
Commande CNC FANUC 0i-TF PLUS
Poids de la machine kg ~4.500
Dimensions, L x W x H mm
in
3,815 / 1,872 / 2,171
150 / 73.5 / 85.5
