Modulare Mehrspindeldrehautomaten mit zwei Arbeitsräumen für vertikales CNC-Drehen

VL 3 DUO – Doppelspindlige Drehmaschine für die hochproduktive Fertigung von Futterteilen

In dem Mehrspindler VL 3 DUO vereinen sich die technologischen Neuentwicklungen der letzten Jahre – von der Pick-up-Automation über das TrackMotion Automationssystem bis hin zum modularen Grundaufbau der Maschine – zu einem hochproduktiven Fertigungssystem, das auf engstem Raum maximale Produktivität bietet.

Wie jede modulare Maschine ist auch die VL 3 DUO mit einem eigenen Teilezwischenspeicher und einer Pick-up-Spindel in jedem Arbeitsraum ausgestattet.

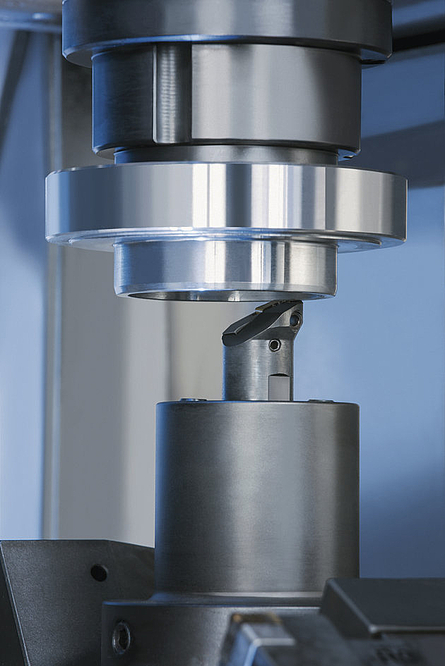

Die gespiegelt angeordneten Arbeitsräume verfügen jeweils über eine eigene Arbeitsspindel, die mit bis zu 17,9 kW Leistung und 144 Nm Drehmoment ausreichend Power für die schnelle und präzise Zerspanung hat. Daneben ist jeder Arbeitsraum mit einem Werkzeugrevolver mit zwölf Werkzeugplätzen ausgestattet, die neben Drehwerkzeugen auch mit angetriebenen Werkzeugen bestückt werden können.


TrackMotion – modernes Teilemanagement im Fertigungsprozess

Die VL 3 DUO Mehrspindeldrehautomaten lassen sich optional mit dem TrackMotion Automationssystem von EMAG ausstatten. Das Automationssystem besteht dabei aus drei zentralen Teilen, dem Track, also der Schiene, auf dem der NC-Greifer TransLift verfährt und dem Rohteilespeicher. Das gesamte System ist sehr kompakt und verläuft direkt hinter den Arbeitsräumen der VL 3 DUO. Beim TrackMotion steht stets das einzelne Bauteil im Fokus. In jedem Transportprozess wird nur ein Bauteil bewegt, was entscheidende Vorteile für das Teilemanagement bietet. Die hohe Beweglichkeit des TransLifts, inklusive Z-Achse, ermöglicht es, dass auf dem Rohteilspeicher Stacker-Paletten eingesetzt werden können, die ein Stapeln der Roh- und Fertigteile auf engstem Raum ermöglichen. Außerdem dient der TransLift auch als Wendeeinheit zwischen den beiden Bearbeitungsoperationen. Damit bietet das TrackMotion Automationssystem alles, was die kompakte Fertigung auf der VL 3 DUO benötigt: einen umfangreichen Teilespeicher mit bis zu 400 Teilen sowie einen schnellen und flexiblen Teiletransport zwischen den einzelnen Fertigungsstationen.

Highlights der VL 3 DUO Mehrspindeldrehautomaten:

• Zwei getrennte Arbeitsräume für OP 10 und OP 20. Jeder Arbeitsraum ist mit einer leistungsfähigen Pick-up-Spindel und einem Werkzeugrevolver mit 12 Werkzeugplätzen ausgestattet.
• Das TrackMotion Automationssystem sorgt nicht nur für einen schnellen Teiletransport zwischen Teilespeicher und Arbeitsräumen, sondern wendet auch die Teile zwischen OP 10 und OP 20.
• Der kompakte Aufbau sorgt für maximale Produktivität auf engstem Raum. Trotzdem sind beide Arbeitsräume optimal zugänglich, was die Rüstzeiten minimiert.

EDNA IoT-READY ab Werk: Einstieg in die datenoptimierte Fertigung mit der VL-Baureihe

Durch Datenanalyse können unnötige Stillstandzeiten, z.B. durch Komponentenverschleiß oder im schlimmsten Fall durch den Ausfall einer Maschine, reduziert oder sogar ganz vermieden werden. Produktivitätssteigerungen von über 10 % sind hier die Regel. Um unseren Kunden den Einstieg in die Welt der datenoptimierten Fertigung so einfach wie möglich zu machen, werden die Maschinen der VL-Baureihe ab sofort IoT-Ready ausgeliefert. Damit kann praktisch sofort mit der Datenanalyse an den Maschinen begonnen werden.
