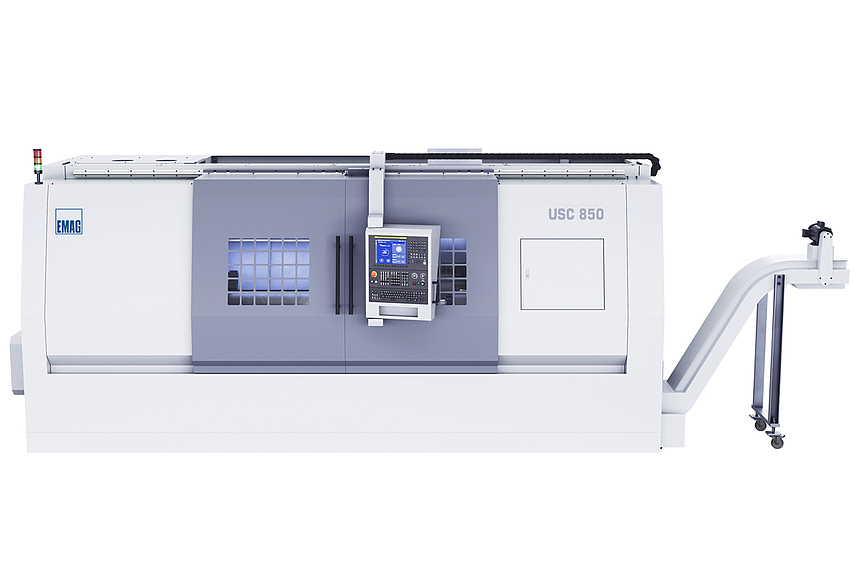

USC 850

  • Umlauf-Ø: 850 mm | 33,5 in
  • Drehdurchmesser max.: 600 mm | 23,5 in
  • Maximale Drehlänge: 1.850 mm | 73 in

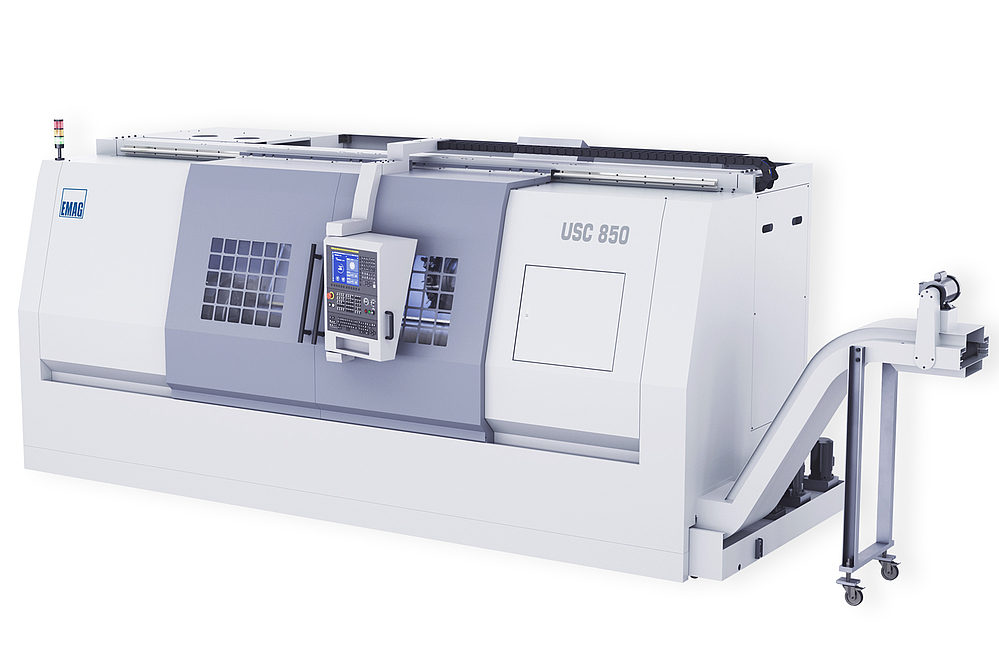

USC 850 – Die präzise und leistungsstarke Universaldrehmaschine für große Drehteile

Die USC 850 ist eine hochmoderne Universaldrehmaschine, die speziell für die präzise und effiziente Bearbeitung großer Drehteile entwickelt wurde. Mit ihrer robusten Bauweise, modernster Steuerungstechnik und exzellenten Bearbeitungsgenauigkeiten eignet sie sich ideal für den Einsatz in der Zulieferindustrie, Luftfahrt und im allgemeinen Maschinenbau.

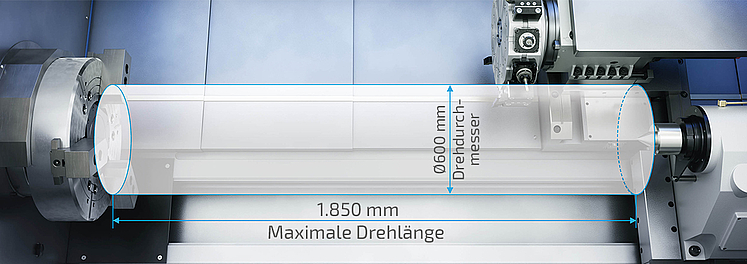

Mit einem maximalen Drehdurchmesser von 600 mm und einer Drehlänge von 1.850 mm bietet diese Maschine eine außergewöhnliche Bearbeitungsflexibilität. Sie ist in der Lage, Werkstücke mit einem Gewicht von bis zu 3.000 kg mit Reitstock sicher zu spannen und zu bearbeiten. Dank der IT6-Fertigungsgenauigkeit ermöglicht die USC 850 eine hochpräzise Zerspanung, die selbst höchste Anforderungen an Maßhaltigkeit und Oberflächenqualität erfüllt.


Höchste Präzision und Produktivität für anspruchsvolle Bearbeitungsaufgaben

Stabiler Maschinengrundkörper als Basis für die Hochleistungszerspanung

Ein herausragendes Merkmal dieser Universaldrehmaschine ist ihre stabile Maschinenstruktur. Das Maschinenbett ist in einer 60°-Schrägbettbauweise konzipiert, was nicht nur eine außerordentlich hohe statische und dynamische Steifigkeit gewährleistet, sondern auch für eine optimale Schwingungsdämpfung sorgt. Durch den Einsatz von hochwertigem, zweifach spannungsarmgeglühtem Grauguss minimiert die Maschine verformungsbedingte Fertigungsabweichungen und sorgt für langfristig konstante Bearbeitungsergebnisse. Ergänzt wird dieser Aufbau durch gehärtete Flachführungen mit großzügigen Auflageflächen, die eine präzise und verschleißarme Bewegung der Achsen ermöglichen.

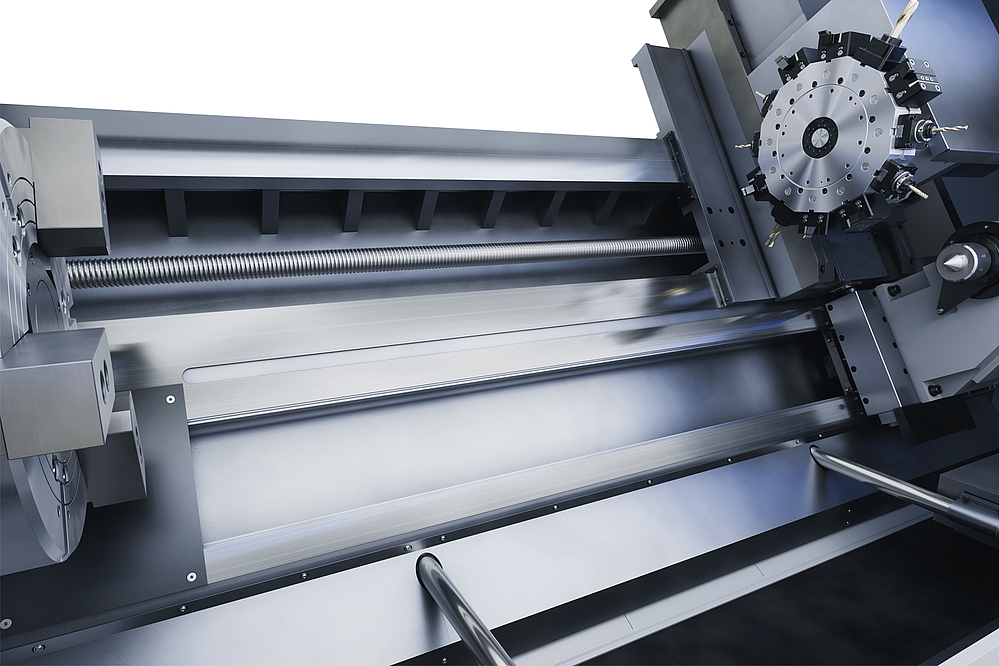

Maschinenaufbau der Universaldrehmaschine USC 850 mit 60°-Schrägbettkonstruktion aus Grauguss für optimale Stabilität und Vibrationsdämpfung.
Die USC 850 ist mit einem massiven 60°-Schrägbett ausgestattet, das in Verbindung mit hochwertigem Grauguss eine außergewöhnliche statische und dynamische Steifigkeit bietet. Diese Konstruktion sorgt für minimierte Schwingungen und eine konstante Fertigungsgenauigkeit.

Leistungsstarke Hauptspindel für höchste Zerspanleistung

Die Hauptspindel der USC 850 ist für maximale Leistungsfähigkeit und Präzision ausgelegt. Der Antrieb erfolgt über ein Riemengetriebe mit Zweistufenübersetzung, wodurch optimale Drehmomentwerte sowohl im unteren als auch im oberen Drehzahlbereich realisiert werden.

Mit einer Dauerleistung von 30 kW (30 Min. Einschaltdauer 37 kW) bietet die Spindel die notwendige Leistung, um auch schwer zerspanbare Materialien effizient zu bearbeiten. Der Drehzahlbereich von 10 bis 850 min⁻¹ in der niedrigen Stufe und 30 bis 1.500 min⁻¹ in der hohen Stufe sorgt für eine flexible Anpassung an unterschiedliche Bearbeitungsaufgaben.

Ein weiteres entscheidendes Qualitätsmerkmal der Spindeleinheit ist ihre hochpräzise Lagerung. Die Kombination aus Präzisions-Schrägkugellagern und doppelreihigen Zylinderrollenlagern gewährleistet eine herausragende Steifigkeit und einen präzisen Rundlauf – selbst unter maximaler Belastung. Dank einer präzisen Montage, dynamischer Wuchtung und optimierter Einlaufverfahren erreicht die Spindel Rundlaufgenauigkeiten im Mikrometerbereich.

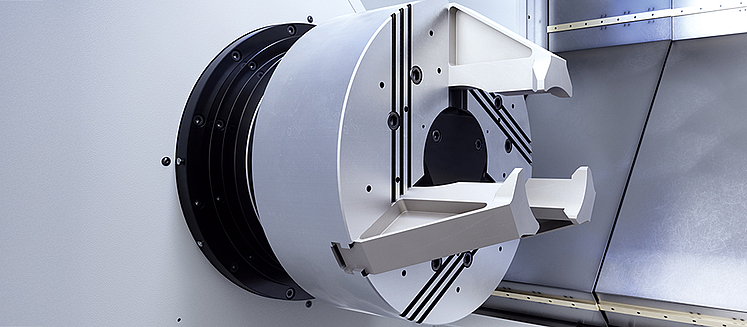

Hochleistungs-Hauptspindel der Universaldrehmaschine USC 850 mit Riemengetriebe, hoher Leistung und präziser Lagerung für eine exakte Drehbearbeitung.
Die Hauptspindel der USC 850 bietet eine Dauerleistung von 30 kW (37 kW für 30 Minuten) und erreicht Drehzahlen von 10 bis 1.500 min⁻¹. Dank präziser Lagerung und optimierter Drehmomentübertragung gewährleistet sie höchste Rundlaufgenauigkeit und Effizienz.
  • Drehzahlbereich: 10–850 min⁻¹ (Low) / 30–1.500 min⁻¹ (High)
  • Spindeldurchlass: 135 mm für große Werkstücke
  • Spindelaufnahme: A2-11
  • Lagerung: Kombination aus Präzisions-Schrägkugellagern und doppelreihigen Zylinderrollenlagern
  • Optimale Drehmomentübertragung durch Riemenantrieb mit Zweistufenübersetzung

Vielseitig einsetzbarer Werkzeugrevolver

Die USC 850 Universaldrehmaschine ist mit einem BMT65-Werkzeugrevolver ausgestattet, der eine effiziente Komplettbearbeitung komplexer Werkstücke ermöglicht. Der Revolver verfügt über zwölf Stationen, die für angetriebene Werkzeuge ausgelegt sind.

Die angetriebenen Werkzeuge erreichen Drehzahlen von bis zu 3.000 min⁻¹ bei einer Antriebsleistung von 3,7 kW (5,5 kW / 30 Min.). Dies erlaubt nicht nur das Drehen, sondern auch eine Vielzahl von Fräs- und Bohrbearbeitungen mit höchster Präzision. Die Werkzeugaufnahmen sind für Drehwerkzeuge bis 25 x 25 mm und Bohrwerkzeuge mit einem Durchmesser bis 50 mm ausgelegt.

Besonders hervorzuheben ist die interne Kühlmittelzufuhr, die direkt durch den Revolver geführt wird. Diese sorgt für eine gezielte Kühlung an der Schneide und verbessert sowohl die Standzeit der Werkzeuge als auch die Oberflächenqualität der bearbeiteten Werkstücke. Die robuste Bauweise des Revolvers in Verbindung mit einer präzisen Indexierung ermöglicht selbst schwere Schrupp- und Schlichtbearbeitungen mit hoher Maßgenauigkeit. Ein hydraulisches Klemmsystem gewährleistet eine exakte Positionierung auch bei hohen Schnittkräften.

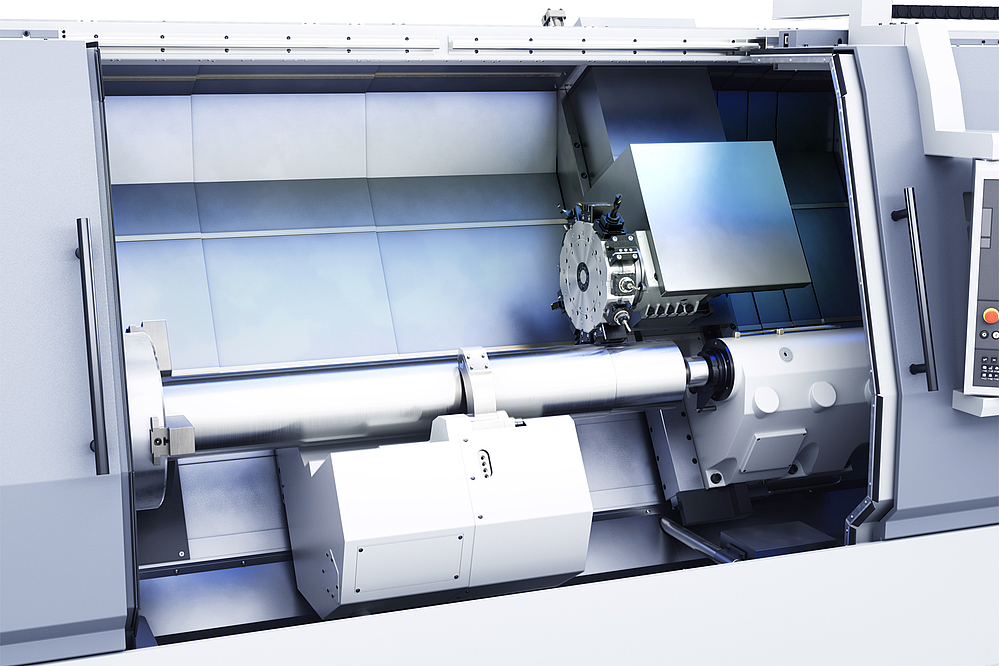

Werkzeugrevolver der Universaldrehmaschine USC 850 mit 12 Werkzeugplätzen für Drehwerkzeuge und angetriebene Werkzeuge sowie integrierter Kühlmittelzufuhr für die vielseitige Zerspanung.
Der 12-Stationen-Werkzeugrevolver der USC 850 ermöglicht eine hochflexible Bearbeitung mit Dreh- und angetriebenen Werkzeugen. Drehzahlen von bis zu 3.000 min⁻¹ und eine interne Kühlmittelzufuhr garantieren präzise und effiziente Fräs- und Bohrbearbeitungen.
  • 12 Werkzeugstationen für angetriebene Werkzeuge
  • Drehzahlen angetriebener Werkzeuge: bis zu 3.000 min⁻¹
  • Leistung der angetriebenen Werkzeuge: 3,7 kW (5,5 kW / 30 Min.)
  • Werkzeugaufnahmen:
    - Drehwerkzeuge bis 25 x 25 mm
    - Bohrwerkzeuge bis 50 mm Durchmesser

Reitstock und Lünette – Maximale Stabilität für lange Werkstücke

Die USC 850 ist mit einem robusten hydraulischen Reitstock ausgestattet, der eine zuverlässige Werkstückabstützung gewährleistet. Die Pinole hat einen Durchmesser von 150 mm und einen Hub von ebenfalls 150 mm. Die Aufnahme der Zentrierspitze erfolgt über einen MK6-Kegel.

Für die Bearbeitung besonders langer oder dünnwandiger Werkstücke kann die Maschine mit einer hydraulischen Lünette ergänzt werden. Diese bietet Spannbereiche von 30 bis 245 mm Durchmesser und ermöglicht eine sichere Abstützung auch bei kritischen Werkstückgeometrien. Die Bedienung des Reitstocks erfolgt entweder über das CNC-Programm oder manuell über einen Fußschalter. Die hydraulischen Spannkräfte lassen sich über einstellbare Bedienelemente exakt anpassen und werden digital angezeigt.

Hydraulischer Reitstock und Lünette der Universaldrehmaschine USC 850 zur sicheren Abstützung langer und schwerer Werkstücke für präzise Drehbearbeitungen.
Der hydraulische Reitstock mit MK6-Aufnahme und einer Pinolen-Hubbewegung von 150 mm ermöglicht eine stabile Werkstückabstützung. Ergänzt durch eine optionale hydraulische Lünette mit Spannbereichen von 30 bis 245 mm sorgt die USC 850 für maximale Stabilität bei langen oder dünnwandigen Werkstücken.

Die USC 850 Universaldrehmaschine überzeugt durch ihre Kombination aus hoher Bearbeitungspräzision, stabiler Bauweise und vielseitiger Anwendungsmöglichkeiten. Sie ist die optimale Lösung für Unternehmen, die eine wirtschaftliche und zuverlässige Drehmaschine für anspruchsvolle Zerspanungsaufgaben benötigen.


USC 850 – Teil der EMAG Classic Serie

Die USC 850 ist Teil der EMAG Classic Serie, die sich durch Klarheit, Effizienz und Wirtschaftlichkeit auszeichnet und die ideale Einstiegslösung in die Welt von EMAG darstellt.

Merkmale der EMAG Classic Serie:

  1. Optimierte Grundmaschinen ausgestattet mit bewährten EMAG Technologien
  2. Weltweiter Service mit vollständigem Zugang zum weltweiten Servicenetz
  3. Fokus auf niedrige Investitionsbudgets bei maximaler Effizienz
  4. Reduzierte Auswahl an Optionen mit Fokus auf hochproduktives Weichdrehen
Mit EMAG erhalten Sie nicht nur eine Maschine, sondern eine durchdachte Fertigungslösung, die exakt auf Ihre Anforderungen und Ihr Budget abgestimmt ist.

Vorteile USC 850

  • Hochpräzise Fertigung mit IT6-Genauigkeit
  • Stabile 60°-Schrägbettbauweise für maximale Steifigkeit
  • Leistungsstarke Spindeltechnologie mit optimaler Drehmomentübertragung
  • Flexibler BMT65-Werkzeugrevolver für Komplettbearbeitung
  • CNC-gesteuerte C-Achse für präzise Fräs- und Bohrarbeiten
  • Hydraulischer Reitstock und Lünette für stabile Werkstückspannung

Technische Daten

Umlauf-Ø

850 mm

33,5 in

Drehdurchmesser max.

600 mm

23,5 in

Maximale Drehlänge

1.850 mm

73 in

Umlauf-Ø mm
in
850
33,5
Drehdurchmesser max. mm
in
600
23,5
Maximale Drehlänge mm
in
1.850
73
Werkstückgewicht max. kg
lb
3.000
6.614
