Schnecken und Rotoren fräsen auf horizontalen und vertikalen Verzahnungsmaschinen

Das Profilfräsen von Schnecken, Drehkolben und Rotoren stellt besonders hohe Anforderungen an die Maschinen und den Prozess. Im Fokus stehen dabei hohe Genauigkeit, Oberflächengüte und Wirtschaftlichkeit, um die technischen Spezifikationen der Werkstücke zu erfüllen. Dies erfordert eine Kombination aus stabiler Maschinenkonstruktion, präziser Werkzeugführung und zuverlässiger Steuerungstechnik.

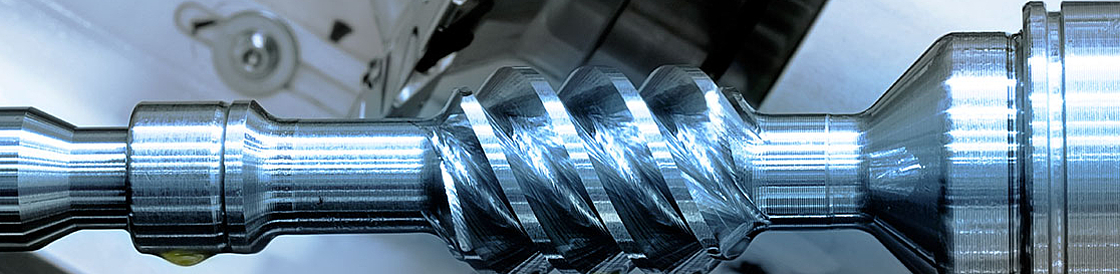

Profilfräsen von Schnecken und Rotoren

Geometrische Präzision

Schnecken, Drehkolben und Rotoren zeichnen sich durch komplexe Profilformen und schraubenförmige Strukturen aus. Um diese Profile exakt fertigen zu können, müssen die Maschinen äußerst präzise Fräsvorgänge gewährleisten. Möglich wird dies durch hochdynamische Antriebssysteme, die auch bei hohen Schnittgeschwindigkeiten eine genaue Bewegung von Werkzeugspindel und Werkstück gewährleisten. Die direkt angetriebenen Arbeitstische der EMAG SU Maschinen minimieren Spiel und Vibrationen, was zu einer deutlich höheren Genauigkeit im Fertigungsprozess führt.

Hohe Steifigkeit und Schwingungsdämpfung

Beim Profilfräsen treten erhebliche Schnittkräfte auf, insbesondere bei der Bearbeitung von schweren oder groß dimensionierten Werkstücken wie Rotoren und Schneckenwellen. Um diesen Kräften standzuhalten und ein präzises Fräsen zu ermöglichen, sind die Maschinen der EMAG SU mit einem stark verrippten und schweren Maschinenbett ausgestattet. Diese Struktur sorgt für eine hohe Eigensteifigkeit und hervorragende Dämpfungseigenschaften, was die Bearbeitungsqualität weiter verbessert.

Flexible Werkzeugkonfiguration

Die Maschinen müssen in der Lage sein, verschiedene Werkzeuge für den gewünschten Prozess aufzunehmen. Dies erfordert eine flexible Werkzeugaufnahme mit der Möglichkeit, unterschiedlichste Werkzeuge – vom Scheibenfräser für Rotoren und Schnecken bis zum sehr breiten Profilfräser für Drehkolben – effizient einzusetzen. Die Maschinen von EMAG SU sind dafür ausgelegt und bieten eine Vielzahl von Werkzeugkonfigurationen, um die unterschiedlichen Anforderungen beim Schnecken-, Drehkolben- und Rotorenfräsen optimal zu erfüllen.

Automatisierung und Prozessintegration

Für eine wirtschaftliche Serienfertigung ist ein hoher Automatisierungsgrad der Maschinen unabdingbar. EMAG SU bietet Lösungen wie Roboter, NC-gesteuerte Ringlader (nur bei vertikalen Maschinen), Stapelzellen und Portalautomationslösungen, die eine reibungslose Integration in Produktionsprozesse ermöglichen. Die Automatisierung reduziert die Nebenzeiten, da das Be- und Entladen der Werkstücke ohne manuellen Eingriff erfolgt. Dies führt zu einer deutlichen Produktivitätssteigerung.

Profilfräsmaschinen von EMAG SU

EMAG SU bietet ein breites Spektrum an Lösungen für das Profilfräsen von Schnecken und Rotoren, die alle auf höchste Präzision und Flexibilität ausgelegt sind:

CLC 260 H-FR und CLC 500 H-FR: Die horizontalen Profilfräsmaschinen wurden speziell für die Bearbeitung großer Schnecken und Rotoren entwickelt. Der Fräskopf ist mit einem Riemenantrieb für hohe Drehmomente an der Frässpindel ausgestattet. Der Fräsdorn mit HSK-Schnittstelle ermöglicht einen schnellen Fräserwechsel.
Die CLC 300 FR ist eine vertikale Profilfräsmaschine, die sich durch ihre kompakte Bauweise auszeichnet. Ein Hauptmerkmal der CLC 300 FR ist ihr fortschrittliches Beladesystem. Die Maschine ist mit einem Ringlader ausgestattet, der eine automatisierte und präzise Werkstückzuführung ermöglicht. In der 90°-Position des Ringladers können zusätzliche Bearbeitungsschritte integriert werden.

Neben Profilfräsmaschinen bietet EMAG SU auch Profilschleifmaschinen an, um das umfassende Spektrum der Verzahnungstechnologie abzudecken.
